Многоканальное тестирование IL/RL

Многоканальное тестирование вносимых потерь и обратных отражений в обоих направлениях, с использованием OP931 и двух приборов OP720

Настройки конфигурации и ПО высококачественных измерений IL (вносимых потерь) и RL(обратных отражений).

Обзор.

С появлением 100G Ethernet и его быстрым становлением в качестве стандарта для волоконно-оптической отрасли, многие из производителей оптоволоконного кабеля хотят иметь возможность протестировать многоволоконные оптические шнуры достаточно быстро и просто. Используя одноканальный OP931 и два коммутатора (1xN) OP720 при помощи ПО OPL-MAX, оператор может протестировать IL и RL в двух направлениях для многоволоконных оптических шнуров.

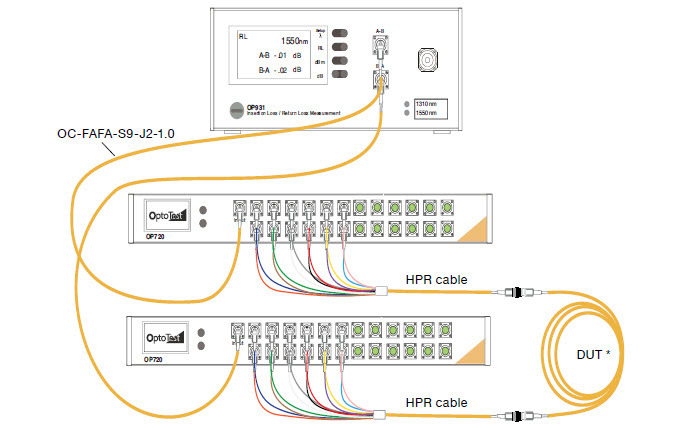

Схема подключения во время тестирования должна выглядеть следующим образом:

* HPR: высококачественный эталонный измерительный шнур
* DUT: тестируемый шнур

Во время проведение тестов для двунаправленного измерения IL и RL OP931 подсоединяется к входам каждого из OP720. С одной стороны высококачественные эталонные измерительные шнуры соединяются с выводами OP720 (до 144 каналов),  и подсоединяются к коннекторам тестируемого шнура (DUT) – с другой стороны таким образом, что DUT расположен между этими эталонными шнурами (симплексный DUT используется, чтобы уменьшить сложность иллюстрации)

Последовательности измерений прибором OPL-MAX

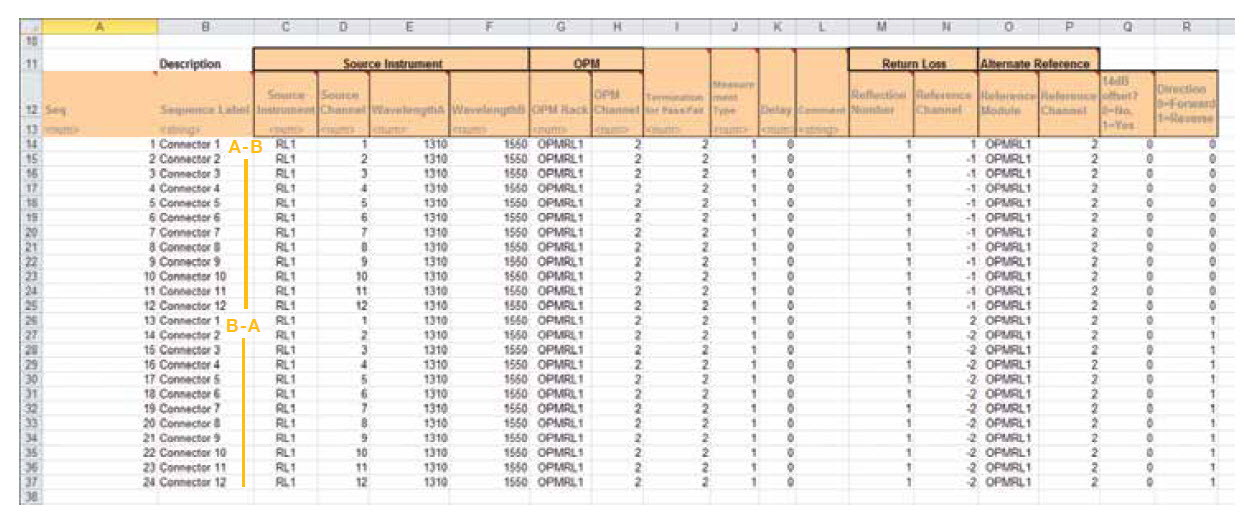

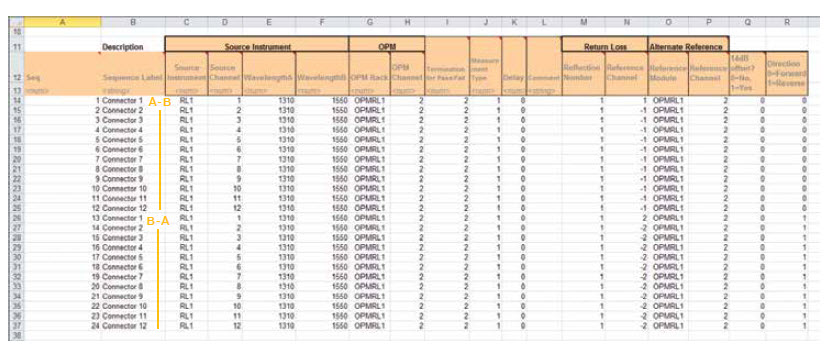

Настройка OPL-Max для правильной работы с данной конфигурацией аналогична настройке многоканального OP930. Для 12-ти волоконного кабеля MPO файл с последовательностью измерений должен быть следующим

Для всех файлов с последовательностью результатов измерения, в Столбце D отражается какое волокно в кабеле было протестировано, Столбцы E и F содержат информацию о длине(ах) волны, и Столбцы G и H характеризуют измеритель мощности и канал, используемый при тестировании. В случае двунаправленного теста с использованием OP931 эти Столбцы G и H, как и ранее, должны содержать “OPMRL1” и “2”, соответственно.

Так как нет гарантии, что расстояние, на котором были проведены измерения RL при установке эталонного значения будет тем же для обоих направлений,  Столбец N определяет направление (см. выше).  Значения “1” для первого канала в прямом направлении (из порта A-B) и “-1” для оставшихся каналов в этом же направлении позволят скопировать эталонное значение RL  с первого канала во все каналы прямого направления. Аналогично, для каналов в обратном направлении значения “2” и “-2” (из порта B-A) будут иметь тот же эффект.  Однако допустимо, что эти каналы могут быть измерены отдельно от каналов в прямом направлении.

Столбец R -  это единственное существенное отличие  файла стандартной последовательности от файлов  последовательностей  измерений в однонаправленном режиме, где данный столбец излишен. Для всех каналов прямого направления этот столбец содержит “0” , в то время как для каналов обратного направления, этот столбец должен содержать “1”.

Инструкция по установке эталонноых значений.

Установка эталонного значения для двунаправленных измерений вносимых потерь (IL)

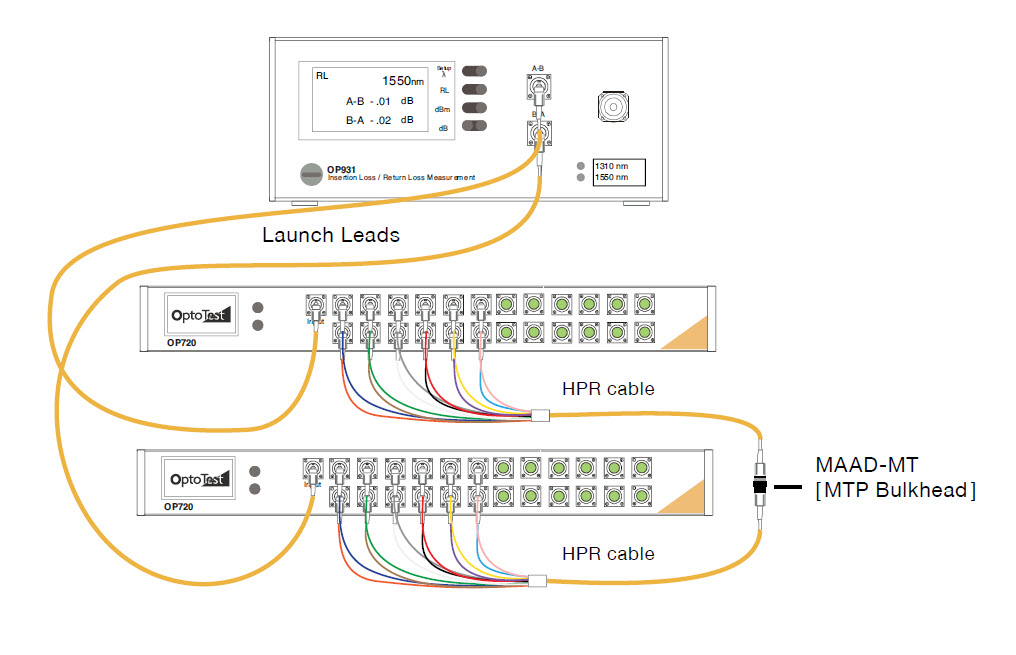

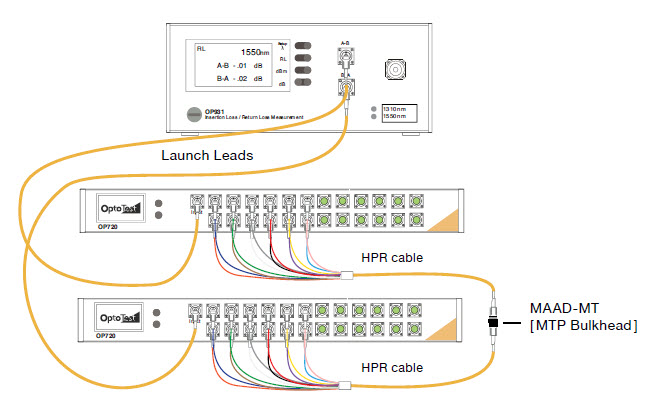

Для установки эталонных значений для двунаправленных измерений IL, необходимо соединить порт A-B прибора OP931 со входом (Input) первого OP720, а порт B-A со входом второго с помощю 2-х оптических шнуров эталонного качества (на рисунке ниже - launch leads). Не используйте встроенный порт измерителя оптический мозности OP931 для установки эталона. Подсоедините разветвительные эталонные оптические шнуры (на рисунке ниже HPR Cables) к обоим коммутаторам и соедините их между собой через проходной адаптер. Запустите установку эталонного значеня IL в ПО. Будет выполнено два отдельных измерения эталона: один для направления A-B и один для направления B-A.

Установка эталонного значения для двунаправленных измерений обратных отражений (RL)

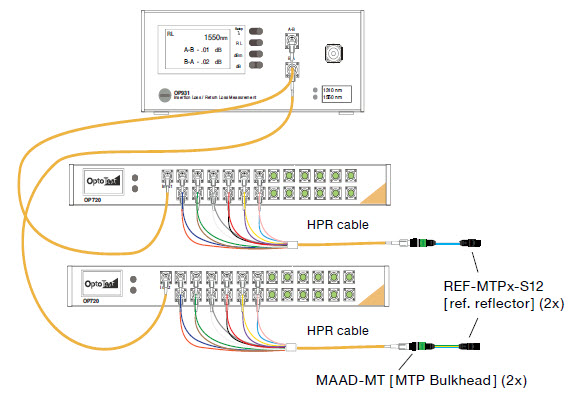

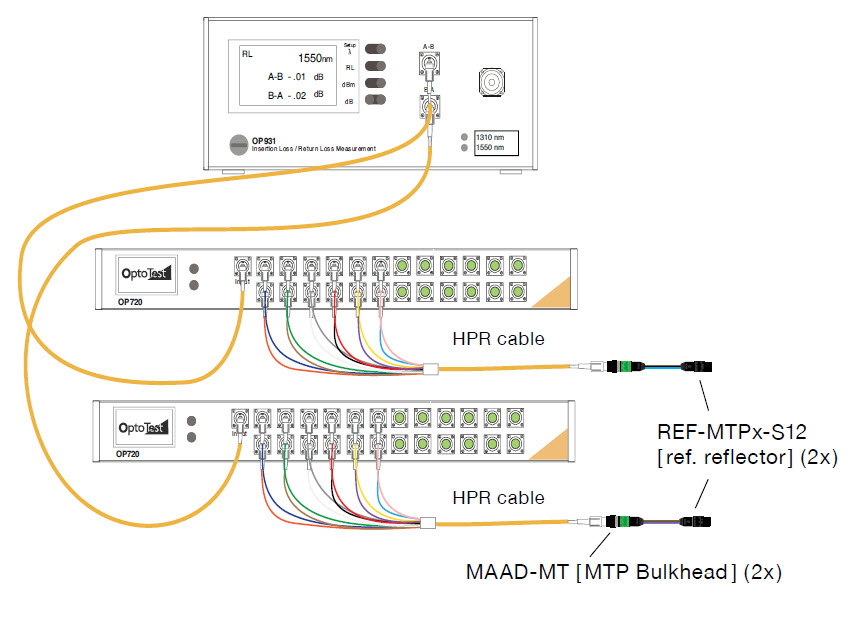

Для установки эталонных значений для двунаправленных измерений RL произведите подключения как на рисунке ниже, оставляя вторые концы разветвительных эталонных шнуров не подключенными между собой для создания френелевского отражения. Если разветвительные эталонные шнуры оконцованы коннекторами c полировкой APC со второй стороны, то для установки эталонов необходимо использовать рефлекторы (на рисунке ниже REF-MTPx-S12), которыe создастут необходимые для установки эталонных значений френелевских отражений. После подключения запустите установку эталонного значения из ПО. Будет выполнено два отдельных измерения: в направлении A-B и в направлении B-A. Оба значения сохранятся отдельно для соответствующих измерений.

Инструкции по измерениям

Как только все установки эталонов будут сделаны просто подключите тестируемый шнур между этими двумя разветвлительными эталонными шнурами (как проиллюстрировано на рисунке) и просто выберите опцию Test. После чего программное обеспечение протестирует IL и RL для шнура в прямом направлении и затем обратном направлении.
